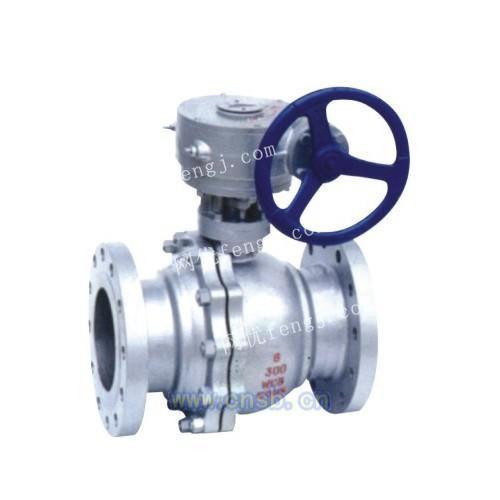

美标球阀Q341F-16PR 结构、特点与应用解析

美标球阀，作为工业管道系统中不可或缺的控制元件，以其优异的密封性能、灵活的启闭操作和广泛的介质适应性而著称。其中，型号为Q341F-16PR的球阀是一个典型代表。本文将详细解析其型号含义、结构特点、性能优势以及主要应用领域，以帮助用户更好地理解和选用该产品。

一、型号含义解读

“Q341F-16PR”这一型号遵循了通用的阀门编号规则，每个部分都承载着特定信息：

• Q: 代表阀门类型为“球阀”。
• 3: 表示驱动方式为“蜗轮传动”。这种传动方式能提供较大的扭矩输出，适用于需要较大操作力或调节的场合，同时具备自锁功能，可稳定保持阀门开度。
• 4: 代表连接形式为“法兰连接”。这是管道系统中最常用、最可靠的连接方式之一，便于安装和拆卸，密封性好。
• 1: 表示结构形式为“浮动直通式”。阀球在介质压力作用下可产生微量位移，压紧密封圈，实现密封。结构相对简单紧凑。
• F: 代表阀座密封面或衬里材料为“氟塑料”（如聚四氟乙烯PTFE）。PTFE具有极佳的化学稳定性、低摩擦系数和优异的密封性能，能耐大多数腐蚀性介质。
• 16: 代表公称压力等级为150磅级（PN20）。这是美标压力等级的一种常见表示，对应约2.0MPa的工作压力。
• PR: 通常指阀体材质为“CF8M”，即ASTM A351标准下的铸造奥氏体不锈钢，相当于316不锈钢。它具有优良的耐腐蚀性能，尤其适用于化工、海洋等腐蚀性环境。

二、主要结构与特点

1. 阀体与流道: 采用法兰连接的直通式流道，流体阻力小，几乎为零，保证了良好的流通能力和较小的压力损失。阀体材质CF8M提供了坚固的耐压外壳和耐腐蚀内腔。
2. 球体与阀杆: 球体通常为不锈钢材质，表面经过精密加工，确保与密封面的良好贴合。阀杆采用防吹出结构设计，与蜗轮驱动装置连接，将旋转运动传递给球体。
3. 密封系统: 这是该阀门的核心。采用聚四氟乙烯（PTFE）软密封阀座。PTFE的弹性和低摩擦特性使得阀门启闭轻便，并且能实现双向密封（介质从任意方向流入均可有效密封）。即使在较低压力下，依靠球体的浮动或预紧力也能达到良好的密封效果，泄漏等级高。
4. 驱动装置: 蜗轮蜗杆传动机构提供了平稳、省力的操作体验。通过旋转蜗轮手柄，可以精确控制阀门的开启和关闭角度，部分型号还可加装限位装置或指示器，明确显示开度状态。

三、性能优势

• 优异的密封性: PTFE软密封确保了极低的泄漏率，满足严格的密封要求。
• 出色的耐腐蚀性: 阀体316不锈钢与PTFE密封的组合，使其能够耐受水、蒸汽、油品、酸、碱、盐等多种腐蚀性介质（具体需根据介质浓度和温度确认）。
• 操作轻便灵活: 蜗轮传动增力效果明显，即使在大口径或较高压力下，也能以较小的手动力矩进行操作。
• 流阻小，流通能力强: 全通径设计使管道内径与阀门通径基本一致，减少了介质流动的能量损失。
• 维护简便: 结构相对简单，若密封圈磨损，许多设计支持在线更换，维护成本较低。
• 防火安全设计（可选）: 一些Q341F球阀会采用防火安全设计，当软密封圈因火灾高温烧毁时，金属密封副能起到临时密封作用，防止灾难扩大。

四、典型应用领域

基于其耐腐蚀和可靠密封的特性，Q341F-16PR球阀广泛应用于对介质纯度和系统密封有较高要求的行业：

• 化工与石油化工: 输送各种腐蚀性化学液体、气体及酸碱溶液。
• 制药与食品工业: 适用于对清洁度要求高的工艺管道，介质接触部分材质符合卫生要求。
• 电力行业: 用于电厂水处理系统、化学加药系统等。
• 环保与水处理: 污水处理、纯水制备系统中的管路控制。
• 一般工业管道: 作为截断或连通流体的理想设备，用于蒸汽、空气、水、油品等管路。

五、选型与使用注意事项

1. 确认工况: 在选型前，务必明确介质的类型、温度、压力、浓度等参数，确保阀门材质（特别是密封材料）的兼容性。PTFE的使用温度通常有一定限制（如-20℃至150℃左右，视具体配方而定）。
2. 安装方向: 虽然该阀门通常为双向密封，但安装时建议遵循阀门指示的流向，以延长使用寿命。安装位置应便于蜗轮操作器的操作和维护。
3. 操作与维护: 启闭阀门时应平稳操作，避免用力过猛冲击密封面。定期检查阀杆填料处的密封情况，并根据需要进行压紧或更换。在长期不动作后，操作前可先轻微转动以解除可能存在的黏着。

###

美标球阀Q341F-16PR凭借其蜗轮驱动、法兰连接、PTFE软密封和316不锈钢阀体的组合，成为中低压腐蚀性介质管路系统中一款可靠、耐用且经济的切断阀选择。正确理解其型号意义与性能特点，结合实际的工况条件进行选型与应用，能够充分发挥其效能，保障管道系统的安全、稳定与长效运行。
