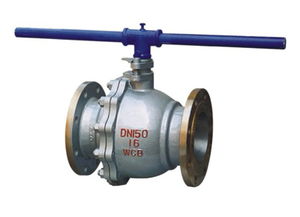

Q41F Y-16C浮动球阀 结构特点、工作原理与应用解析

在工业管道系统中，阀门作为关键的流体控制元件，其选型的正确与否直接关系到系统的安全性与运行效率。其中，Q41F Y-16C型浮动球阀以其独特的结构和可靠的性能，在石油、化工、电力、轻工等诸多领域得到了广泛应用。本文将深入解析该型号浮动球阀的技术特点、工作原理、性能优势以及典型应用场景。

一、 型号标识解析
对型号“Q41F Y-16C”进行解码，有助于我们快速了解其基本属性：

- Q：代表阀门类型为“球阀”。
- 4：代表连接形式为“法兰连接”。
- 1：代表结构形式为“浮动直通式”。
- F：代表阀座密封面或衬里材料为“氟塑料”（通常指聚四氟乙烯PTFE），具备优异的耐腐蚀性和自润滑性。
- Y：代表阀体材质为“铬钼钒钢”或“耐蚀硬质合金钢”，具有良好的耐高温和耐腐蚀性能。
- 16：代表公称压力为PN16（即1.6MPa）。
- C：通常代表阀门的主要零部件（如阀体、阀盖）材质为“碳素钢”（WCB）。
Q41F Y-16C是一款法兰连接的、浮动式结构的、PTFE软密封的碳钢球阀，适用于公称压力1.6MPa的工况。

二、 核心结构与工作原理

1. 浮动式设计：这是该阀门的核心特征。其球体在阀腔内处于“浮动”状态，仅通过阀杆与执行机构连接。在阀门关闭时，介质压力推动球体向出口端的阀座密封面产生微小位移，从而压紧阀座形成密封。这种靠介质压力辅助密封的设计，使得低压密封性能尤为可靠。
2. 单面密封：通常为单向密封，主要密封力作用于出口端阀座。因此，安装时需注意阀体上的介质流向箭头，确保安装方向正确。
3. 防火安全设计：型号中的“Y”材质阀座，通常意味着阀门采用了防火安全结构。当发生火灾导致软密封PTFE阀座烧损时，金属阀座（通常为不锈钢）能在高温下与球体形成金属对金属的次级密封，防止火灾扩大，满足API 607等防火安全标准。
4. 操作轻便：球阀的启闭仅需将球体旋转90度，配合低摩擦系数的PTFE阀座，操作扭矩小，启闭迅速。

三、 主要性能特点与优势

• 优异的密封性能：PTFE软密封在常温下能达到近乎零泄漏的密封效果，尤其适用于要求严格切断的场合。
• 良好的耐腐蚀性：阀座PTFE和阀体碳钢（WCB）表面通常有防腐处理，能耐受多种腐蚀性介质（如酸、碱、盐溶液等），其中“Y”型阀体材质进一步增强了耐蚀性。
• 流通阻力小：全通径或缩径设计下，流道直通，介质流阻系数极小，几乎不产生压力损失。
• 启闭迅速，寿命长：90度旋转即可完成全开或全关，操作方便。PTFE的自润滑特性减少了磨损，延长了阀门使用寿命。
• 防火安全性：特殊的结构设计提供了火灾情况下的安全保障。

四、 典型应用领域
基于上述特点，Q41F Y-16C浮动球阀非常适合以下工况：

1. 石油化工行业：输送原油、成品油、液化气及一般腐蚀性化学介质的管路上，作为切断或接通之用。
2. 能源电力行业：电厂、热力公司的水、蒸汽、非腐蚀性流体管道系统。
3. 城市公用事业：给排水、燃气输送管网。
4. 一般工业管道：工作温度在-29℃至150℃之间（具体视PTFE阀座耐温性而定），压力在PN16及以下的各类腐蚀性或非腐蚀性流体管路。

五、 选型与使用注意事项

1. 介质适应性：确认介质的腐蚀性、温度、颗粒物含量是否在阀门材质（特别是PTFE和阀体）的承受范围内。
2. 安装方向：务必按照阀体箭头指示的介质流向安装，以确保密封效果。
3. 操作与维护：不宜用作节流；全开或全关位置可稍加回转以保护密封面；定期检查阀杆填料处的泄漏情况。

Q41F Y-16C浮动球阀是一款设计成熟、性能可靠、兼顾经济性与安全性的通用型切断阀门。正确理解其型号含义、工作原理和适用条件，是确保其在管道系统中发挥最佳效能、保障系统长期稳定运行的关键。在选型时，应结合具体的工艺参数、介质特性及安全规范进行综合考量。
