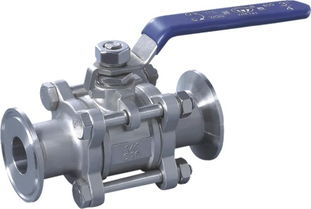

三片式快装球阀 高效流体控制的核心组件

三片式快装球阀作为工业管道系统中一种常见且高效的阀门类型，因其独特的结构设计、便捷的安装维护性能以及可靠的密封效果，在石油、化工、制药、食品饮料及水处理等多个领域得到广泛应用。本文将深入解析三片式快装球阀的结构特点、工作原理、优势以及其典型应用场景。

一、结构与工作原理

三片式快装球阀，顾名思义，主要由三部分组成：中间阀体以及两侧的连接端盖（或阀盖）。这三个部分通常通过螺栓或双头螺柱连接紧固，形成一个完整的阀门腔体。其核心部件是一个带有通孔的球体（阀芯），通过阀杆的旋转来控制开启与关闭。当手柄或执行器带动阀杆旋转90度时，球体随之转动，使得球体上的通孔与管道轴线对齐（全开）或垂直（全闭），从而实现流体的通断控制。快装设计通常指其连接方式，如卡箍式、螺纹式或焊接端等，能够实现快速、简便的管道对接，尤其便于在需要频繁清洗或更换的管路中使用。

二、主要优势特点

1. 结构稳固，维护便捷：三片式结构使得阀门在不需要从管道上完全拆下的情况下，即可松开螺栓，将中间阀体部分取出，便于对内部的球体、阀座密封圈等易损件进行检查、清洗或更换，大大降低了维护成本和停机时间。

1. 密封性能优异：阀座通常采用聚四氟乙烯（PTFE）、增强聚四氟乙烯（RPTFE）或金属等材料，与精密加工的球体形成可靠的密封副，能有效防止介质泄漏，适用于从真空到高压的多种工况。

1. 流体阻力小，流通能力强：当阀门全开时，球体通道与管道口径基本一致，形成直通流道，流体阻力极小，几乎不产生压力降，确保了高效的流体输送能力。

1. 操作简便，启闭迅速：只需旋转90度即可完成全开或全关操作，响应速度快，便于实现自动化控制（如配备气动或电动执行器）。

1. 应用范围广：得益于其多样的阀体材质（如不锈钢、碳钢、黄铜等）和密封材料选择，三片式快装球阀能够处理水、蒸汽、油品、腐蚀性化学品、浆料及食品级介质等多种流体。

三、典型应用场景

• 生物制药与食品行业：由于其易于拆卸、可彻底清洗灭菌（CIP/SIP）的特点，以及对卫生等级要求高的快装卡箍连接，成为无菌工艺管道的理想选择。
• 化工流程：用于需要频繁切换或隔离的工艺管路，其良好的密封性可防止有害化学品泄漏。
• 水处理与环保工程：在给排水、过滤及反冲洗系统中，用于控制水流方向与通断。
• 一般工业管道：作为切断阀，用于各种气体、液体输送管路的启闭控制。

四、选型与使用注意事项

在选择三片式快装球阀时，需综合考虑工作压力、温度范围、介质特性（腐蚀性、粘度、是否含颗粒）、连接方式、阀体及密封材质等因素。使用过程中，应避免在阀门处于半开状态长期运行，以免高速流体对局部阀座造成冲蚀。定期进行维护保养，检查密封件的磨损情况，确保阀门长期可靠运行。

三片式快装球阀以其模块化设计、卓越的性能和灵活的适用性，在现代工业流体控制领域中扮演着至关重要的角色，是实现高效、安全、便捷流程操作的优秀解决方案之一。
